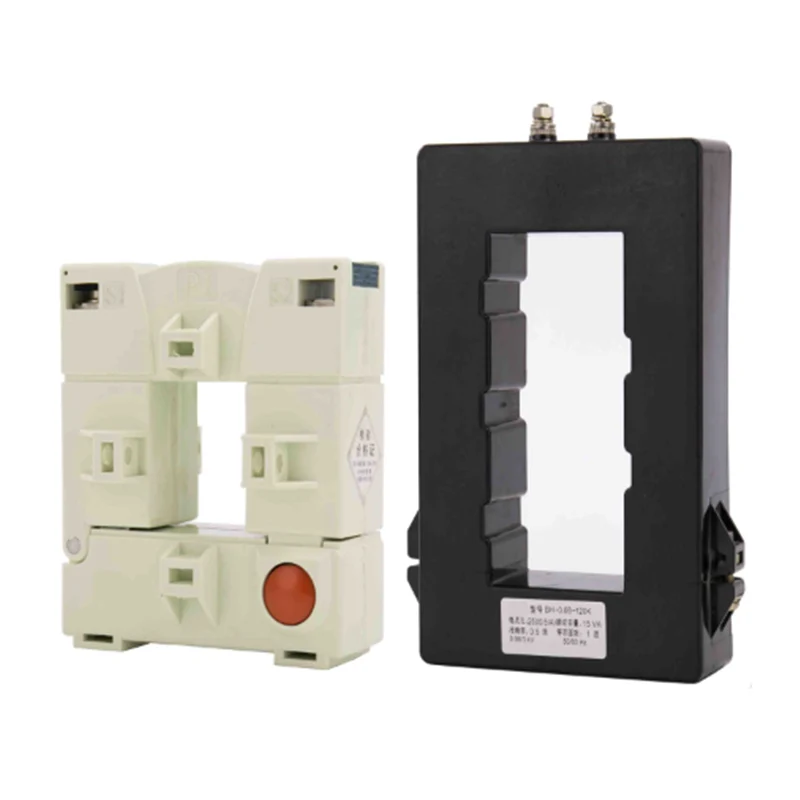

BH- 0.66 μετασχηματιστές ρεύματος Series K

Οι μετασχηματιστές ρεύματος BH-0.66 Series K είναι ο τύπος CT Split-Core. Που χρησιμοποιούνται κυρίως για εφαρμογές καλωδίων ή λεωφορείου και για τη μέτρηση και παρακολούθηση ρεύματος. Ο σχεδιασμός του διαχωρισμού πυρήνα επιτρέπει να ανοίξει, να εγκατασταθεί και να κλείσει χωρίς να αποσυνδεθεί το κύκλωμα στο οποίο είναι συνδεδεμένο. ΣΗΜΕΙΩΣΗ: Λάβετε υπόψη ότι η ανοικτή δευτερεύουσα περιέλιξη απαγορεύεται αυστηρά κατά τη διάρκεια της εγκατάστασης CT, για να αποφύγετε τη ζημιά στο CT καθώς και σε σωματικούς τραυματισμούς και ατυχήματα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

BH- 0.66 μετασχηματιστές ρεύματος ρεύματος Σειράς j και χρησιμοποιείται κυρίως σε γραμμή καλωδίων ή διαύλου, που χρησιμοποιείται ως μέτρηση και παρακολούθηση του ρεύματος και συναρμολογείται σε μια κατάσταση τροφοδοσίας.

ΣΗΜΕΙΩΣΗ: Η συναρμολόγηση του ρεύματος μετασχηματιστή, απαγορεύει τα δύο ανοιχτά, προκειμένου να αποφευχθεί η ζημιά στον τρέχοντα μετασχηματιστή και να αποφευχθεί ο εξοπλισμός ή το ατύχημα με τραυματισμό.

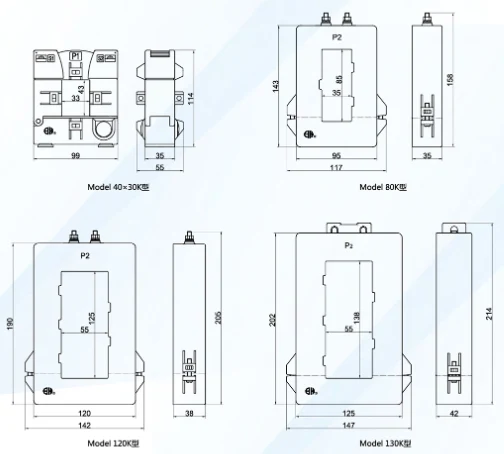

Προδιαγραφές και διαστάσεις

Μοντέλο	Διάσταση περιγράμματος (mm)						Διάσταση παραθύρου (mm)
Μοντέλο	A	W	B	H	D	L	a	e
40X30K		99		114	35	55	33	43
80K	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

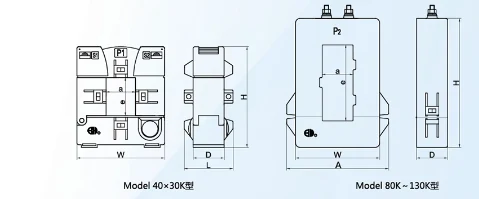

Διάγραμμα

Τεχνικές παραμέτρους

Μοντέλο		40X30K	80K	120K	130K
Ακρίβεια		0,5 1	0,5 1 2	0,5 1	0,5 1
Πρωτογενές ρεύμα/δευτεροβάθμιο Τρέχουσα (α)		(VA) Βαθμολογημένη επιβάρυνση (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Επιλογή ανοίγματος

Τμήμα (M㎡) Αριθμός πυρήνα καλώδια		16	25	35	50	70	95	120	150	185	240
1CORE	Ελλασιά	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1CORE	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Ελλασιά	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Ελλασιά	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4CORES (3+1)	Ελλασιά	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4CORES (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4CORES	Ελλασιά	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4CORES	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
