Οι μετασχηματιστές ρεύματος BH-0.66 Series F είναι όργανα ακριβείας που έχουν σχεδιαστεί για ακριβή μέτρηση και παρακολούθηση των ηλεκτρικών ρευμάτων σε διάφορες βιομηχανικές εφαρμογές. Αυτοί οι ρεύμα μετασχηματιστές είναι κατασκευασμένοι με υλικά υψηλής ποιότητας και προηγμένη τεχνολογία για να εξασφαλίσουν αξιόπιστες επιδόσεις και μακροπρόθεσμη ανθεκτικότητα.
. Υψηλή ακρίβεια: Οι μετασχηματιστές ρεύματος BH-0.66 Series F προσφέρουν υψηλή ακρίβεια στην τρέχουσα μέτρηση, καθιστώντας τα κατάλληλα για κρίσιμες εφαρμογές όπου είναι απαραίτητη η ακρίβεια.
. Σε όλο το εύρος: Αυτοί οι μετασχηματιστές ρεύματος έχουν ένα ευρύ φάσμα μέτρησης, επιτρέποντάς τους να χρησιμοποιηθούν σε διάφορα ηλεκτρικά συστήματα με διαφορετικά επίπεδα ρεύματος.
Σχεδιασμός Compact: Ο συμπαγής και ο ελαφρύς σχεδιασμός των μετασχηματιστών ρεύματος BH-0.66 της σειράς F τους καθιστά εύκολο να εγκατασταθούν και να ενσωματωθούν σε υπάρχοντα συστήματα.
. Εξαιρετική απόδοση: Με εξαιρετική γραμμικότητα και σφάλμα γωνίας χαμηλής φάσης, αυτοί οι μετασχηματιστές ρεύματος παρέχουν συνεπή και αξιόπιστες επιδόσεις υπό διάφορες συνθήκες λειτουργίας.
Πρότυπα ασφαλείας: Οι μετασχηματιστές σημερινών μετασχηματιστών BH-0.66 συμμορφώνονται με τα διεθνή πρότυπα ασφαλείας, εξασφαλίζοντας ασφαλή λειτουργία σε βιομηχανικά περιβάλλοντα.
Ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας προϊόν.
Συνδυασμένα και βελτιωμένα τα χαρακτηριστικά τόσο της σειράς I και II.Για καλύτερη δομή, ευκολότερη εγκατάσταση και καλωδίωση.

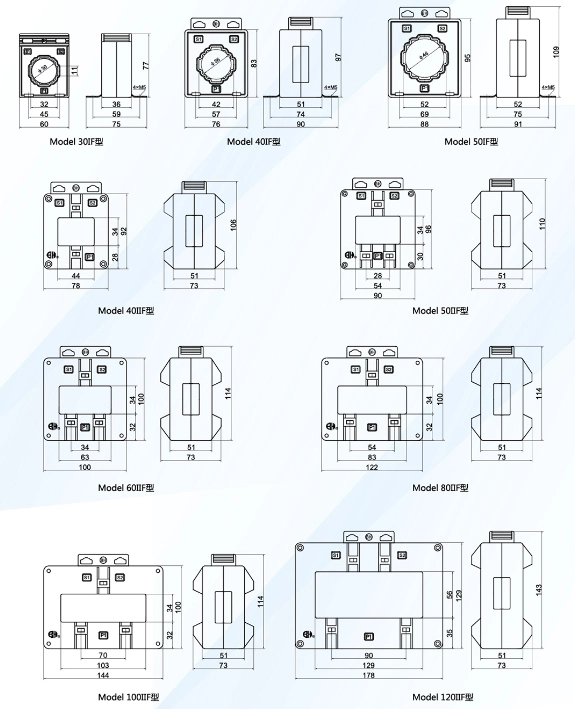

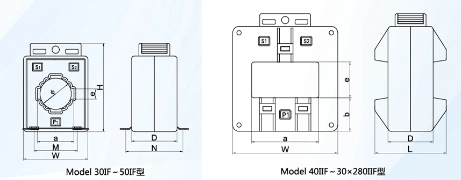

| Μοντέλο | Διάσταση περιγράμματος (mm) | Διάσταση παραθύρου (mm) | Ενδαλνική διάσταση (mm) | Εγκατεστημένος | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A B E G | ||
| 401F | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40IIF | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50IIF | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60IIF | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80IIF | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100IIF | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120IIF | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170X120IIF | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Μοντέλο | 30if | Αν και αν | 50if | 40IIF | 50IIF | 60IIF | 80IIF | 100IIF | |
| Διάμετρος καλωδίου | Φ30 | Φ36 | Φ46 | ||||||
| Μέγεθος μεγέθους/qty | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Ακρίβεια | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0.5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Πρωτογενές ρεύμα/δευτεροβάθμιο Τρέχουσα (α) |
Βαθμολογημένη επιβάρυνση (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
