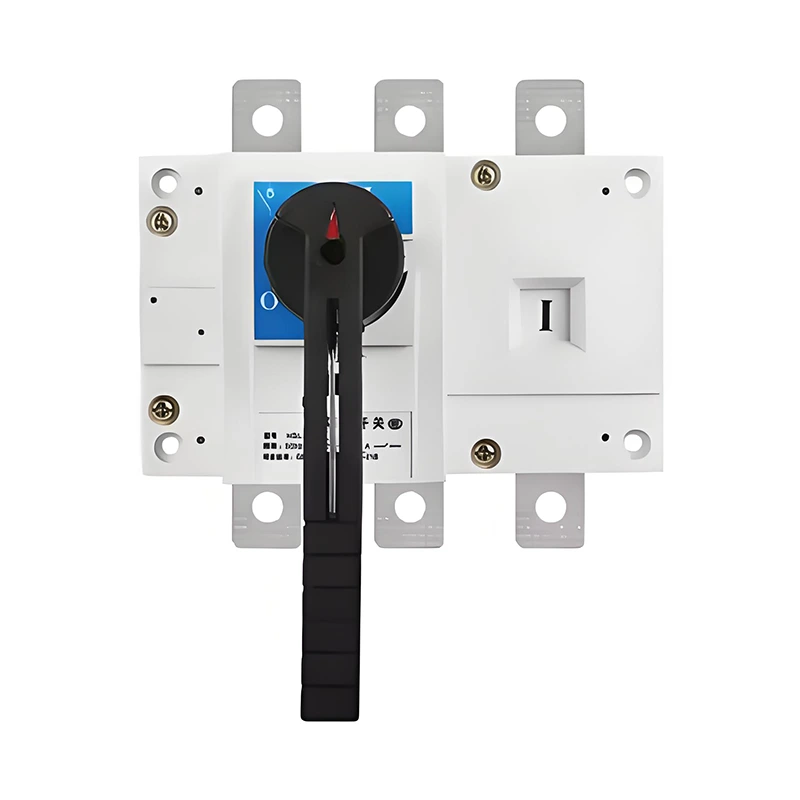

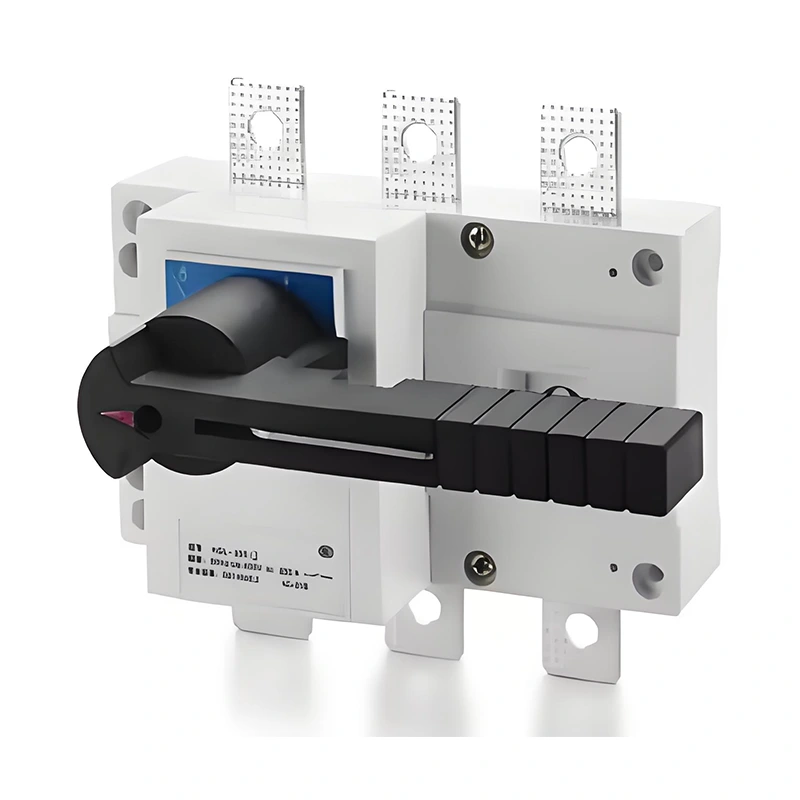

Ο διακόπτης απομόνωσης φορτίου HGL Series είναι παρόμοιος σε δομή με έναν αποσυνδεδετή (και οι δύο έχουν ορατά σημεία αποσύνδεσης στην κατάσταση αποσύνδεσης), αλλά μπορεί να χρησιμοποιηθεί για να ανοίξει και να κλείσει κυκλώματα, τα οποία με τη σειρά τους μοιάζουν με ένα διακόπτη κυκλώματος.
Ωστόσο, ένας διακόπτης κυκλώματος μπορεί να ελέγξει οποιοδήποτε κύκλωμα, ενώ ο διακόπτης διάλειμμα ALOAD μπορεί να ενεργοποιήσει ή να απενεργοποιήσει το ρεύμα φορτίου ή να απενεργοποιήσει το ρεύμα φορτίου, επομένως χρησιμοποιείται μόνο για την απενεργοποίηση και τα κυκλώματα υπό κανονικές συνθήκες, όχι το ρεύμα σφάλματος βραχυκυκλώματος. Ωστόσο, απαιτείται η δομή του να περάσει το ρεύμα σφάλματος του χρόνου βραχυκυκλώματος χωρίς ζημιά.
Επειδή η συσκευή πυροδότησης τόξου και η επαφή του διακόπτη διάλειμμα φόρτωσης έχουν σχεδιαστεί για να κόβουν και να συνδέουν το ρεύμα φορτίου, ο διακόπτης διάλειμμα φόρτωσης θα πρέπει να χρησιμοποιείται με την ασφάλεια στις περισσότερες περιπτώσεις και ο τελευταίος είναι υπεύθυνος για την αποκοπή του ρεύματος σφάλματος βραχυκυκλώματος.
Η συχνότητα ανοίγματος και κλεισίματος και η διάρκεια ζωής των διακόπτη αποσύνδεσης φορτίου είναι συνήθως υψηλότερες από αυτές των διακόπτη κυκλώματος.
Οι διακόπτες αποσύνδεσης διάλειμμα φορτίου HGL έχουν σχεδιαστεί για να χειρίζονται υψηλά επίπεδα ηλεκτρικού ρεύματος, εξασφαλίζοντας ασφαλή αποσύνδεση ακόμη και υπό συνθήκες βαρέως φορτίου.
Χτισμένο με ανθεκτικά υλικά, αυτοί οι διακόπτες προσφέρουν μακροχρόνια απόδοση και μπορούν να αντέξουν σε σκληρές περιβαλλοντικές συνθήκες.
Ο συμπαγής και εργονομικός σχεδιασμός των διακόπτη αποσύνδεσης διάλειμμα φορτίου HGL τους καθιστά εύκολο να εγκατασταθούν και να διατηρηθούν, ακόμη και σε περιβάλλοντα περιορισμένου χώρου.
Εξοπλισμένα με προηγμένα χαρακτηριστικά ασφαλείας, συμπεριλαμβανομένων των θαλάμων σβέσης τόξου και των ορατών δεικτών διάλειμμα, αυτοί οι διακόπτες ενισχύουν την επιχειρησιακή ασφάλεια.
Παρέχοντας ένα αξιόπιστο μέσο αποσύνδεσης των ηλεκτρικών κυκλωμάτων, οι διακόπτες αποσύνδεσης διάλειμμα φορτίου HGL βοηθούν στην πρόληψη των ηλεκτρικών ατυχημάτων και της ζημιάς εξοπλισμού.
Αυτοί οι διακόπτες επιτρέπουν γρήγορη και ασφαλή απομόνωση του ηλεκτρικού εξοπλισμού, διευκολύνοντας τη συντήρηση και μειώνοντας το χρόνο διακοπής λειτουργίας.
Κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένης της κατανομής ισχύος, των βιομηχανικών μηχανημάτων και των εμπορικών ηλεκτρικών εγκαταστάσεων.
Οι διακόπτες αποσύνδεσης διάλειμμα φορτίου HGL πληρούν τα διεθνή πρότυπα ασφάλειας και απόδοσης, εξασφαλίζοντας τη συμμόρφωση με τις κανονιστικές απαιτήσεις.
7. Ηλεκτρικές και μηχανικές ιδιότητες του 63 ~ 3150a
| Συμβατικό ρεύμα θέρμανσης LTH | 63α | 100α | 160α | 250α | 400α | 630α | 1000α | 1250α | 1600α | 2000α | 2500Α | 3150α | ||
| Ονομαστική τάση μόνωσης UI (V) | 750 | 800 | 1000 | |||||||||||
| Διηλεκτρική αντοχή (v) | 3000 | 3500 | ||||||||||||
| Η ονομαστική ώθηση αντέχει στο Votage Uimp (KV) | 6 | 8 | 12 | |||||||||||
| Βαθμολογημένη τάση εργασίας UE (v) | AC400、600 | |||||||||||||
| Ονομαστική συχνότητα | 50Hz | |||||||||||||
| Κατηγορία χρήσης | AC-21、22、23 | |||||||||||||
| Ονομαστικός εργαζόμενος ρεύμα Το (α) |
AC440V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| Αξιολογημένη χωρητικότητα (α) | 10le | |||||||||||||
| Αξιολογημένη χωρητικότητα Breakin (α) | 8ι | |||||||||||||
| Ονομαστική βραχυκυκλώματα κάνοντας Capacty KCM (KA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1s σύντομο χρονικό διάστημα αντέχει το τρέχον LCW (KA) | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| Μηχανική ζωή (Times) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| Ηλεκτρική ζωή (Times) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| Λειτουργική ροπή (n.m) | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| Βάρος (kg) (Χωρίς λαβή) |
3ρ | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4ρ | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
| Spec. | Διάσταση του πυθμένα | ||||
| 125 ~ 630α | 1 | M | Z | W | Q |
| 125α | 55 | 5.5 | 85 | 190 | 218 |
| 160α | 55 | 5.5 | 85 | 190 | 218 |
| 200α | 55 | 5.5 | 85 | 190 | 218 |
| 250α | 55 | 5.5 | 85 | 190 | 218 |
| 315α | 60 | 6.5 | 130 | 240 | 270 |
| 400α | 60 | 6.5 | 130 | 240 | 270 |
| 500α | 60 | 6.5 | 130 | 240 | 270 |
| 630α | 60 | 6.5 | 130 | 240 | 270 |

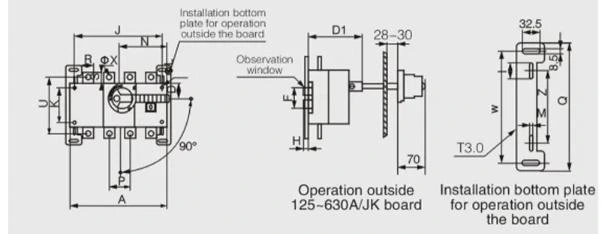

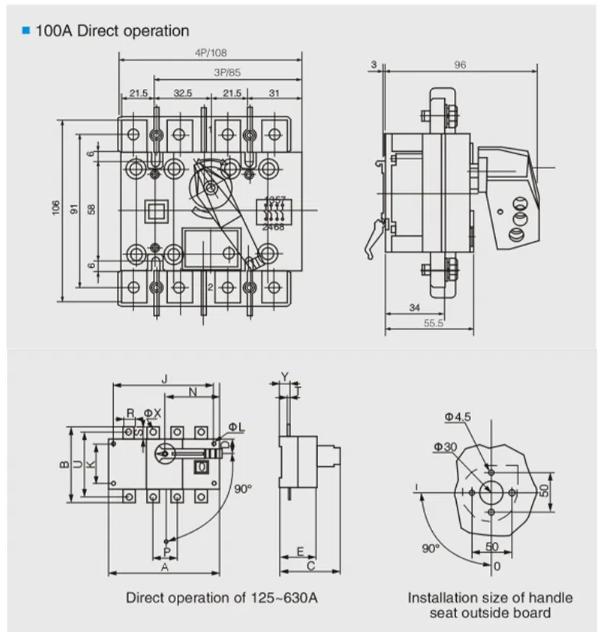

| Spec. | Συνολικά και διάσταση εγκατάστασης | |||||||||||||||||||||
| Σε | A | Α1 | B | C | D | D1 | E | ΦΙ | J | J1 | K | N | P | R | S | T | U | ΦΧ | Y | F | H | |
| 125α/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 125α/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160Α/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160Α/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200α/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200α/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250Α/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250Α/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 315α/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 315α/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400Α/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400Α/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500Α/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500α/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630Α/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630Α/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
