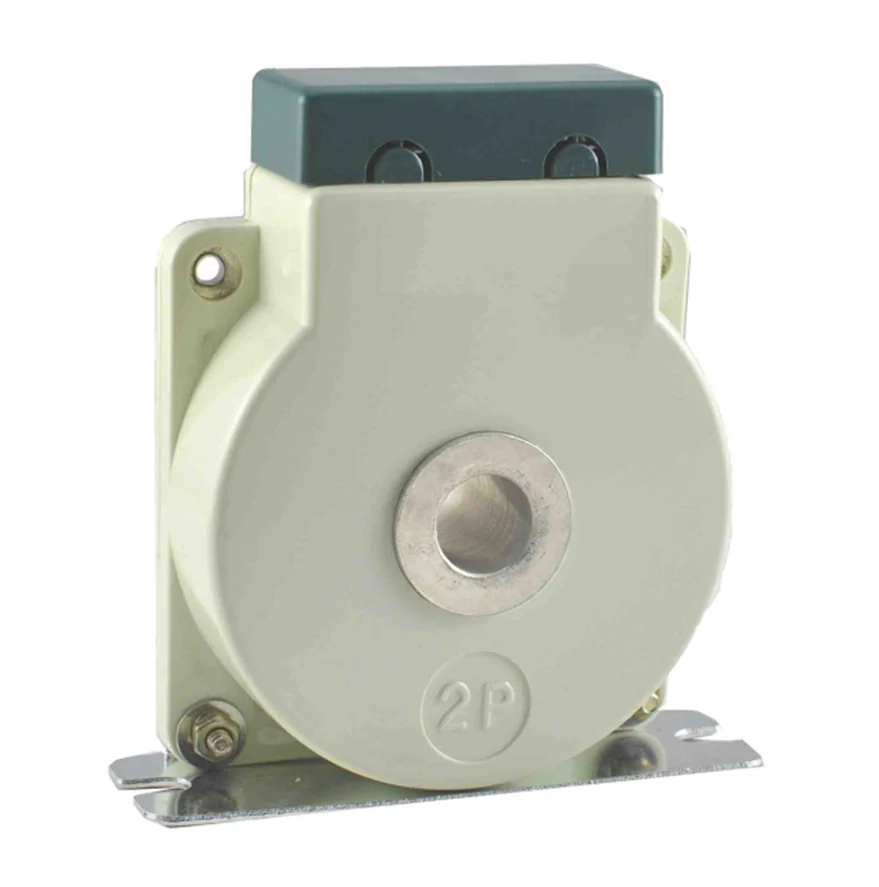

Οι μετασχηματιστές ρεύματος BH-0.66 Series IV έχουν σχεδιαστεί για να παρέχουν ακριβή και αξιόπιστη μέτρηση ρεύματος σε διάφορα ηλεκτρικά συστήματα. Αυτοί οι μετασχηματιστές είναι ιδανικοί για χρήση στη διαχείριση ενέργειας, την παρακολούθηση ισχύος και τις εφαρμογές προστασίας.
. Υψηλή ακρίβεια: Εξασφαλίζει ακριβή μέτρηση ρεύματος για αποτελεσματική παρακολούθηση και έλεγχο.
. Compact Design: Εξοικονόμηση χώρου και εύκολη εγκατάσταση σε διάφορα ηλεκτρικά πλαίσια.
. Βλάβη κατασκευή: Χτισμένο για να αντέχει σε σκληρές περιβαλλοντικές συνθήκες, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία.
. Ευρεία κλίμακα ρεύματος: Κατάλληλο για ένα ευρύ φάσμα σημερινών επιπέδων, καθιστώντας τα ευέλικτα για διαφορετικές εφαρμογές.
. Συμμόρφωση: πληροί τα διεθνή πρότυπα για την ασφάλεια και την απόδοση.
• Συστήματα διαχείρισης ενέργειας
• Δίκτυα διανομής ενέργειας
• Βιομηχανικός αυτοματισμός
• Συστήματα ανανεώσιμων πηγών ενέργειας
Τεχνικές προδιαγραφές:
• Ονομαστική τάση: 0.66 kV
• Συχνότητα: 50/60 Hz
• Κατηγορία ακρίβειας: 0.5, 1.0
• Επίπεδο μόνωσης: 3 kV
• Θερμοκρασία λειτουργίας: -25 ° C έως +70 ° C
Σωληνοειδές παράθυρο. Σχεδιασμένο για τυποποιημένο ντουλάπι διανομής. Χρησιμοποιείται κυρίως για όργανα και μέτρηση. Μπορούν να συνδεθούν και να εξασφαλιστούν με το βιδωτό σκουλήκι μέσω του σωληνοειδούς παραθύρου, όταν μέτρησε τα μεγάλα ρεύματα.

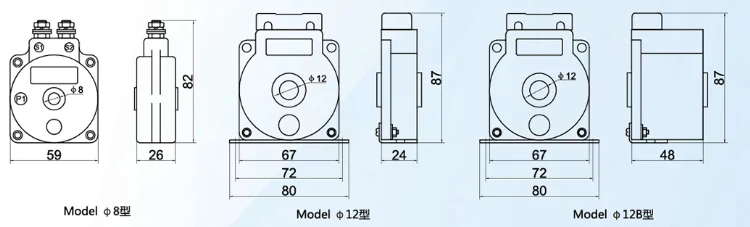

| Μοντέλο | Διάσταση περιγράμματος (mm) | Διάσταση παραθύρου (mm) | Ενδαλατονικό διμερές (mm) | Μέθοδος εγκατάστασης | ||
| W | H | D | Φ | M | ||
| φ8 | 59 | 82 | 26 | 8 | I | |
| φ12 | 67 | 87 | 24 | 12 | 72 | Χ |
| φ12b | 67 | 87 | 48 | 12 | 72 | Χ |
| Μοντέλο | φ8 | φ12 | φ12b | |
| Ακρίβεια | 0,5 1 | 0,5 1 | 0,2 0,5 1 | |
| Πρωτογενές ρεύμα/δευτεροβάθμιο Τρέχουσα (α) |
Βαθμολογημένη επιβάρυνση (VA) | |||
| 50 | 1 | 0.5 | 2.5 | |
| 60 | 1 | 2.5 | ||
| 75 | 2.5 | 2.5 | ||
| 100 | 0.5 | 2.5 | 2.5 5 | |
| 150 | 0.5 | 2.5 | 5 7.5 | |
| 200 | 1 | 5 | 10 | |
| 250 | 1 | 5 | 10 | |
| 300 | 5 10 | 5 10 | ||
| 400 | 5 10 | 5 10 | ||
